Les plans d'une résidence

Disponibilité

Cette page concerne les organisations équipées de GraphlakeL'interface Stonal de consultation et de gestion des plans : c'est elle qui s'affiche dans l'onglet Plans..

Si votre organisation est encore sur AbylaLa gestion des plans d'avant Graphlake. Ses écrans sont décrits dans la rubrique Versions antérieures., vos écrans sont décrits dans Plateforme - onglet Plans (Model) et Model.

L'essentiel en 30 secondes
  1. Ouvrez Mes résidences, puis votre résidence ou votre bâtiment.
  2. Cliquez sur l'onglet Plans : le plan de masse s'ouvre.
  3. Choisissez un étage ou un logement dans la liste de gauche pour afficher son plan.

Ensuite : rechercher un élément, mesurer une distance ou exporter le plan en PDF.

Vous corrigez une information ou la structure d'un bâtiment ? Voir Modifier les plans.

À quoi ça sert​

L'onglet Plans vous permet de consulter les maquettes numériques de votre résidence : c'est l'interface Graphlake.

Elle fonctionne aussi pour les résidences qui ne sont pas modélisées — l'écran s'ajuste alors à ce qui est disponible.

L'interface se lit en deux ou trois parties, selon qu'une maquette numérique existe ou non :

PartieCe que vous y trouvez
À gauche — l'arborescenceToute la composition physique de votre résidence
Au milieu — le planPrésent uniquement si vous avez une maquette numérique
À droite — la fiche infoLes données caractéristiques de l'élément sélectionné, dans l'arborescence comme sur le plan

Tutoriel vidéo, 1 min 43 : ouvrir un plan et lire les données qu'il porte.

Écran commenté​

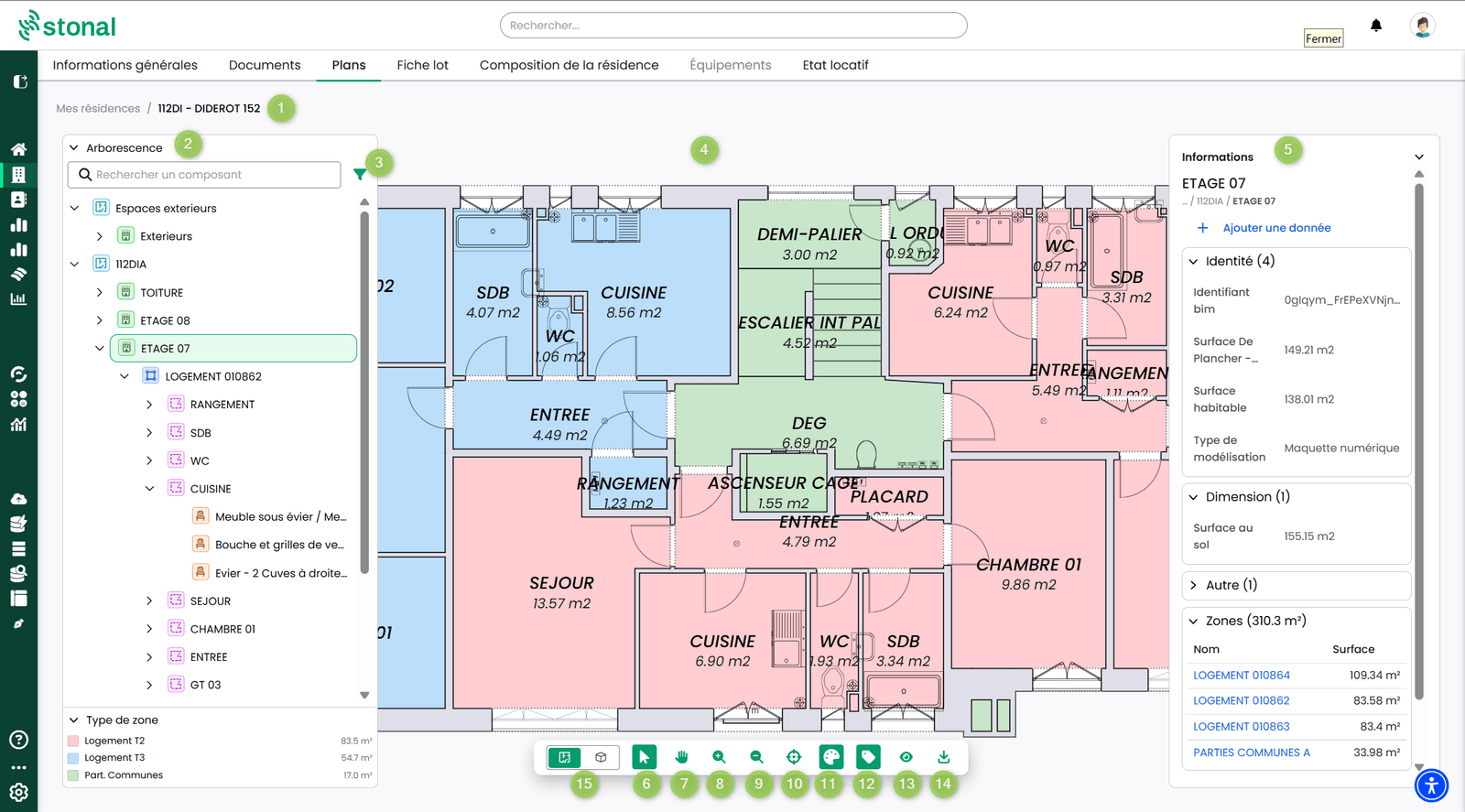

L'onglet Plans : arborescence, plan colorié par thématique et fiche information

L'écran se compose de six zones :

  1. Fil d'Ariane — situez la résidence ou le bâtiment, et remontez d'un niveau.
  2. Arborescence — la décomposition de la résidence. Dépliez et sélectionnez un élément pour zoomer dessus.
  3. Recherche — trouvez un élément (site, bâtiment, étage, zone, pièce, équipement) par type, par nom ou par code.
  4. Interrupteur « Édition » — active le mode Édition de l'arborescence : voir Faire évoluer la structure d'un bâtiment.
  5. Plan — la zone de consultation.
  6. Fiche information — toutes les informations de l'élément sélectionné : date de renouvellement, marque, type d'équipement…

La barre d'outils, en bas du plan, reprend la numérotation de la capture :

RepèreOutilUsage
7Mode de vueBasculer entre 2D et 3D, quand la maquette 3D est disponible
8SélectionnerChoisir ce que vous sélectionnez : équipements, pièces… La flèche à côté propose aussi la Sélection multiple : voir Sélectionner plusieurs pièces
9DéplacerDéplacer le plan sans risquer de sélectionner un élément
10Zoom avantLa molette zoome aussi, sans touche à maintenir
11Zoom arrière
12Réinitialiser le zoomRevenir au zoom par défaut
13MesurerMesurer une distance sur le plan : voir Mesurer une distance sur le plan
14ThématiquesColorier le plan selon un critère
15ÉtiquettesAfficher le nom et la surface des espaces sur le plan, et régler la taille des étiquettes avec un aperçu
16AfficherAfficher ou masquer certains éléments : parcelles, réseaux, aires…
17Exporter en PDFRécupérer le plan au format PDF

L'outil actif s'affiche en vert. Un repère sur le bouton signale qu'une thématique, un type d'étiquette ou un calque est appliqué.

Tutoriel vidéo, 2 min 39 : se déplacer, zoomer, recentrer, retrouver un élément.

Passer en 3D​

Le bouton 7 bascule la vue en trois dimensions. Il n'est actif que sur les résidences dont la maquette 3D est disponible.

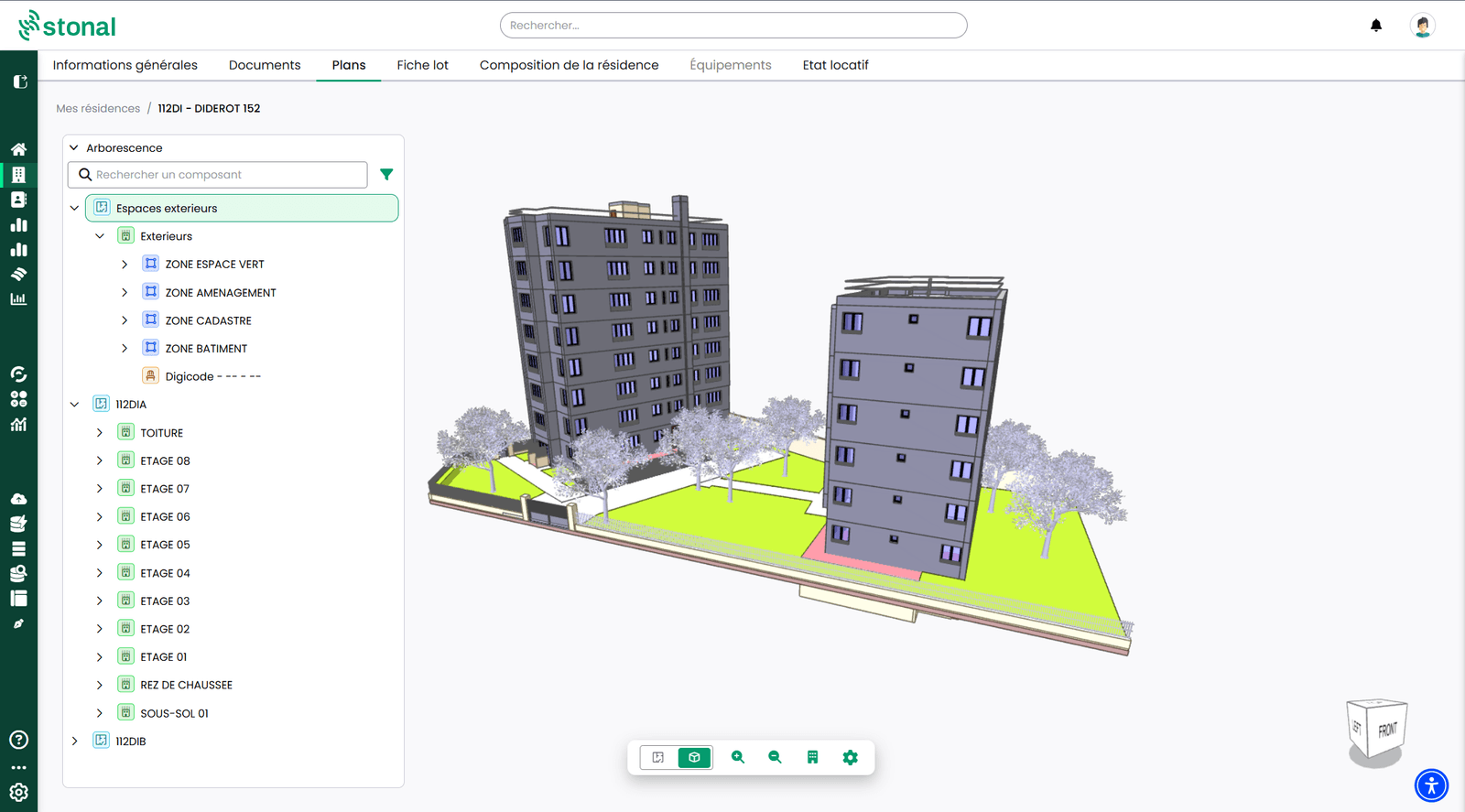

Un bâtiment de la résidence vu en trois dimensions

La vue 3D se manipule à la souris : clic gauche pour faire tourner le modèle, molette pour zoomer. Le cube d'orientation, en bas à droite, vous indique de quel côté vous regardez et permet de revenir à une face précise. La barre d'outils y est réduite aux fonctions utiles en 3D. Sélectionner, Déplacer, Réinitialiser le zoom et Afficher disparaissent ; Zoom avant et Zoom arrière restent, et trois outils propres à la 3D apparaissent : Couper le plan, Bâtiments et Paramètres.

  • Thématiques : une thématique activée en 2D colore aussi la maquette en 3D, et inversement. Pour une thématique sur les pièces, les pièces s'affichent sur l'étage consulté ; pour une thématique sur les équipements, elles sont masquées.
  • Mesurer : deux clics sur la maquette affichent la distance. Les mesures prises en 2D sont conservées quand vous passez en 3D puis revenez en 2D.
  • Couper le plan : cet outil tranche la maquette pour en montrer l'intérieur. Il demande un peu de pratique pour être bien maîtrisé.
  • Étiquettes : les étiquettes de pièces s'affichent aussi en 3D.
  • Bâtiments : sur le plan d'un site qui compte plusieurs bâtiments en 3D, choisissez ceux qui s'affichent, ou cochez Tout sélectionner.
  • Paramètres : affichez ou masquez les revêtements et les pièces de la maquette.
  • Exporter en PDF : la vue 3D se télécharge en PDF (A4 paysage), avec les mesures et la thématique affichées.

Pas à pas​

Ouvrir les plans d'une résidence​

  1. Ouvrez Mes résidences dans le menu de gauche.
  2. Trouvez la résidence ou le bâtiment de votre choix.
  3. Cliquez sur l'onglet Plans.

La maquette numérique s'affiche directement dans la plateforme. Le plan de masse, toujours au premier niveau de l'arborescence, s'ouvre automatiquement.

Colorier un plan par thématique​

  1. Choisissez le niveau dans l'arborescence.
  2. Dans la barre d'outils, cliquez sur Thématiques.
  3. Choisissez la thématique et appliquez-la.

Le plan se colorise et une légende apparaît — vous pouvez la déplacer, ou zoomer dessus. Par exemple : les logements vacants, ou les typologies de logement.

Certaines thématiques dépendent du niveau

Les aires de site, par exemple, n'apparaissent que si vous avez sélectionné le site.

Votre thématique vous suit d'un plan à l'autre

Quand vous changez de niveau, ou passez de la 2D à la 3D, la thématique choisie reste appliquée. Si elle n'a aucune donnée sur le nouveau plan, celui-ci s'affiche sans coloration et un message vous indique que la thématique n'est pas disponible sur ce plan. Elle se réapplique dès que vous revenez sur un plan où elle existe.

Consulter les informations d'un composant​

Choisissez le niveau, puis cliquez sur le composant. Dépliez les groupes de propriétés : état, dimensions, date de renouvellement… Les propriétés de type lien sont cliquables.

Si plusieurs équipements se superposent à l'endroit où vous cliquez, une fenêtre « Plusieurs équipements ici » s'ouvre : choisissez celui que vous voulez consulter, puis cliquez sur Valider.

Si votre organisation utilise les dessertes, la fiche information d'un équipement affiche aussi ce qu'il dessert. Les dessertes se créent, se modifient et se suppriment depuis cette fiche ou depuis le plan, selon les droits qui vous ont été attribués : voir Les dessertes d'un lot.

Rechercher un élément sur le plan​

Deux chemins mènent à un équipement, selon ce que vous savez déjà de lui :

  • l'arborescence, si vous savez où il se trouve : dépliez jusqu'à lui ;
  • le champ de recherche, en saisissant son nom, son code ou son type : c'est le plus direct quand vous ignorez sa localisation.

Le champ de recherche sert aussi à filtrer :

  1. Cliquez dans le champ vide : un menu propose les catégories présentes dans le patrimoine affiché (équipements, espaces, zones, lots). Cochez une catégorie entière, ou entrez-y pour choisir des types précis, chacun avec son nombre d'éléments.
  2. Ou commencez à saisir : les suggestions se répartissent entre les types correspondants, à cocher, et les éléments de l'arborescence.
  3. Chaque type coché devient un filtre affiché sous le champ, avec son total. Retirez-le d'un clic, ou tous d'un coup avec « Réinitialiser les filtres ». Les filtres restent actifs si vous effacez le texte.

Les critères se cumulent : plusieurs types, ou un type et un texte, affichent tous les éléments qui répondent à au moins l'un d'eux. Un compteur indique le nombre de résultats.

Les résultats sont surlignés à la fois sur le plan et dans l'arborescence. Les branches qui en contiennent se déplient et indiquent combien elles en renferment. La Vue liste permet aussi de les parcourir.

Par exemple, cochez les types « Salle de bain » et « Douche » : les éléments correspondants sont surlignés sur le plan, et l'arborescence montre dans quels étages et logements ils se trouvent.

Le champ de recherche accepte aussi le code de gestion locative d'un lot, sans distinction de majuscules et de minuscules. Le lot trouvé est mis en évidence sur le plan.

Un lot retrouvé par son code de gestion locative et une distance mesurée sur le plan

Faire pivoter la vue d'un bâtiment​

Quand vous ouvrez un bâtiment, ses étages s'affichent empilés : c'est la vue galette. Si des étages en masquent d'autres, changez le point de vue :

  1. Dans l'arborescence, sélectionnez le bâtiment pour afficher sa vue galette.
  2. Dans la barre d'outils, cliquez sur Point de vue.
  3. Réglez la vue :
    • Inter-étages : écartez les étages, de 1 à 10 ;
    • Déplacement horizontal du point de vue : faites tourner le bâtiment ;
    • Déplacement vertical du point de vue : regardez-le plus ou moins du dessus.
  4. Pour revenir à la vue par défaut, cliquez sur Réinitialiser.

Une pastille sur le bouton Point de vue signale que la vue n'est pas celle par défaut. Le point de vue est conservé dans le lien du plan : la personne avec qui vous le partagez voit le bâtiment sous le même angle, et l'export PDF le reprend.

La vue galette d'un bâtiment pivotée, avec le menu Point de vue ouvert

Sélectionner plusieurs pièces et lire leurs surfaces cumulées​

Pour connaître la surface totale d'un ensemble de pièces sans ouvrir chaque fiche, par exemple toutes les gaines techniques d'un bâtiment :

  1. Dans la barre d'outils, cliquez sur la flèche à côté de l'outil Sélectionner, puis choisissez Sélection multiple.
  2. Sélectionnez les pièces, de la façon qui vous convient le mieux :
    • sur le plan, cliquez sur une pièce : elle passe en vert. Un second clic la retire de la sélection ;
    • dans l'arborescence, cochez la case devant une pièce ou un équipement ;
    • depuis le champ de recherche, cochez les résultats un par un, ou cochez un type pour ajouter d'un coup tous ses résultats.
  3. Changez d'étage si besoin : la sélection est conservée d'un plan à l'autre.

Le panneau Sélection multiple, à droite, liste les Composants sélectionnés, regroupés par étage. En dessous, les Propriétés calculées additionnent les valeurs des pièces sélectionnées : nombre d'espaces, surface habitable, surface au sol, hauteur et périmètre. Une propriété qu'aucune pièce sélectionnée ne renseigne ne s'affiche pas. Les équipements sont comptés à part et n'entrent pas dans les totaux.

Le bouton Effacer la sélection vide la sélection en un clic.

Quatre pièces sélectionnées sur le plan d'un étage : le panneau les liste et additionne leurs surfaces

Ce que la sélection multiple ne fait pas encore

Les étages et les logements ne se cochent pas : pour sélectionner leur contenu, cochez leurs pièces une à une, ou passez par la recherche. La sélection multiple n'est pas disponible en mode Édition.

Mesurer une distance sur le plan​

  1. Dans la barre d'outils, cliquez sur l'icône Mesurer, en forme de règle.
  2. Cliquez sur le point de départ, puis sur le point d'arrivée.

La distance s'affiche en mètres. Vous pouvez enchaîner plusieurs mesures. Appuyez sur la touche Échap pour quitter le mode mesure.

L'outil fonctionne aussi en 3D, et vos mesures prises en 2D sont conservées d'une vue à l'autre.

Exporter le plan en PDF​

Dans la barre d'outils, cliquez sur Exporter en PDF : le fichier se télécharge directement.

Un cartouche, rempli automatiquement, s'affiche à droite du plan : la légende de la thématique active, le site, le bâtiment, l'étage ou le lot exporté, l'échelle et la date.

Tutoriel vidéo, 1 min 33 : sortir le plan d'un logement ou d'un étage, à l'échelle.

Les surfaces calculées automatiquement​

Tutoriel vidéo, 1 min 07 : surface habitable, pièces, annexes, lues depuis le plan.

Stonal calcule trois surfaces à chaque niveau, en additionnant celles des espaces (les pièces) qu'il contient : d'un côté vers l'étage, le bâtiment et la résidence, de l'autre vers la zone (le logement, par exemple) et le lot.

SurfaceCe qu'elle mesure
Surface au solLa surface géométrique brute, sans règle d'usage
SHAB — surface habitableLes espaces habitables de 1,80 m de hauteur minimum (référence loi Boutin)
SDP — surface de plancherLes espaces clos et couverts de 1,80 m minimum (référence code de l'urbanisme)

Certaines pièces ne sont pas comptées dans ces deux surfaces :

  • selon leur type : stationnement et circulations de parking, extérieurs (balcons, loggias, terrasses, vérandas, porches), locaux et gaines techniques, caves et celliers isolés, combles et locaux non aménagés, vides, cages d'escalier et d'ascenseur, locaux communs et locaux à déchets. Pour la surface habitable, les circulations communes sont aussi exclues ;
  • selon leur zone : une pièce située dans une zone de commerces, de locaux professionnels, de bureaux, de logements vendus, de caves, de stationnement, d'extérieurs ou de toitures n'est pas comptée, quel que soit son type. Pour la surface habitable, les zones de parties communes sont aussi exclues.

Les dégagements à l'intérieur d'un logement (couloirs, entrées) sont comptés dans la surface habitable. Les couloirs des parties communes, eux, n'y entrent pas.

Surfaces calculées avant une évolution des règles

Quand les règles de calcul évoluent, les surfaces déjà calculées ne sont pas mises à jour automatiquement. Si les valeurs affichées vous semblent anciennes, rapprochez-vous de votre référent pour demander un recalcul.

Ces calculs sont informatifs

Ils ne remplacent pas un mesurage officiel réalisé par un professionnel certifié (diagnostiqueur, géomètre-expert) et n'ont aucune valeur juridique.

Limites connues : la déduction de 10 % en collectif n'est pas appliquée, la surface de plancher peut donc être surestimée d'environ 10 %. Les vérandas et porches chauffés, ainsi que les caves aménagées, restent exclus. Les locaux techniques sont exclus même en maison individuelle.

Bon à savoir​

  • Le plan se souvient de vos réglages. Le type et la taille des étiquettes, les calques affichés et la thématique active sont enregistrés pour vous, et retrouvés à l'ouverture suivante d'un plan, quel qu'il soit. Un lien de plan partagé garde la priorité : il s'ouvre avec l'affichage choisi par la personne qui l'a partagé, qui devient alors vos réglages.
  • Pour signaler une anomalie sur un plan ou demander l'ajout d'un plan, passez par votre référentLa personne de votre organisation qui connaît le paramétrage retenu pour Stonal : les droits, l'accès à un module, le contenu d'un rapport. interne.
  • Pour ajouter ou modifier un équipement, le plus direct est le mode Édition de l'arborescence, sans quitter l'onglet Plans.
  • Pour mettre à jour votre patrimoine en masse, nous vous recommandons deux chemins : passer par le Requêteur (via un import CSV, par exemple) ou planifier un relevé terrain avec notre application de mobilité EDIT.

Raccourcis clavier et souris​

Sur le plan 2D :

GesteEffet
MoletteZoomer ou dézoomer autour du pointeur
Glisser le planLe déplacer, quel que soit l'outil choisi
Espace + glisser, ou glisser avec le clic moletteDéplacer le plan
Clic sur un élément sélectionnéLe désélectionner
ÉchapQuitter l'outil de mesure

Dans la vue 3D, quand le pointeur est sur la maquette :

GesteEffet
Glisser avec le clic gaucheFaire tourner la maquette
Maj + glisser, ou glisser avec le clic moletteDéplacer la maquette
MoletteZoomer vers le pointeur
Flèches du clavierFaire tourner et incliner la vue
Clic droit sur un composantIsoler, masquer, afficher ou zoomer sur ce composant
