Plateforme - onglet Plans (Model)
Cette page concerne les organisations encore sur Abyla (interface Model).
À quoi ça sert
Si votre organisation est encore sur une version antérieure de notre outil de gestion des plans, c'est Model On Platform que vous voyez dans l'onglet Plans. Elle repose sur Abyla.
Sur la dernière version, cet onglet est celui décrit dans Plans.
Cet onglet vous permet de consulter les maquettes numériques de la résidence ou du bâtiment sélectionné. Ces données alimentent également vos rapports d'analyses.

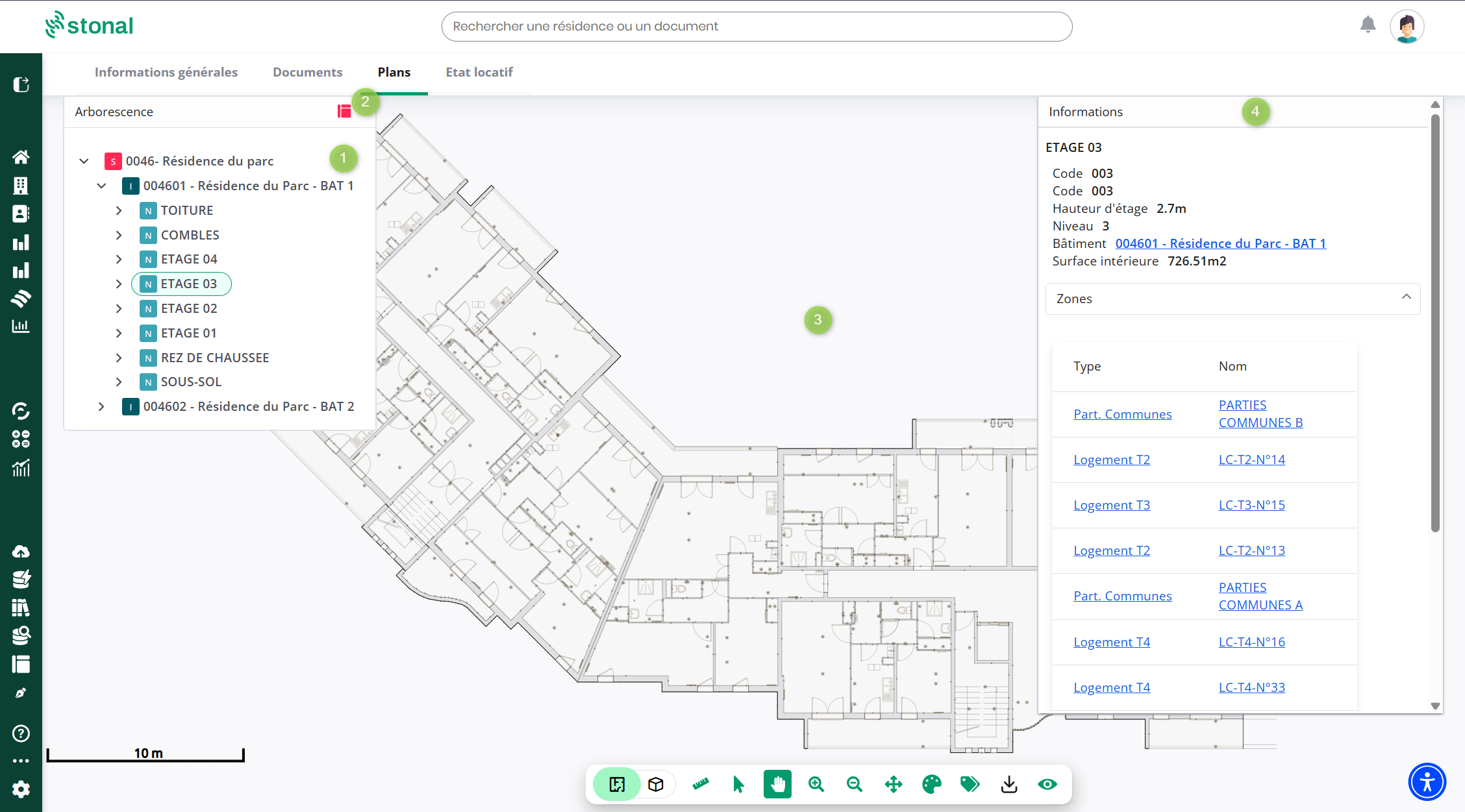

Écran commenté

| Repère | Ce qu'il vous donne |
|---|---|
| 1 | Arborescence — la décomposition de la résidence ou du bâtiment. Déroulez-la et sélectionnez un élément pour zoomer dessus |
| 2 | Model — ouvrir Model, le visualiseur de maquette 3D |
| 3 | Plan — la zone de consultation |
| 4 | Fiche information — pour l'élément sélectionné, toutes ses informations : date de renouvellement, marque, type d'équipement… |
La fiche information s'affiche à droite, que vous ayez sélectionné l'élément dans l'arborescence ou directement sur la maquette.
La barre d'outils

| Repère | Outil | Usage |
|---|---|---|
| 1 | Sélecteur | Sélectionner des équipements, des pièces… Touche A |
| 2 | Curseur | Déplacer le plan. Glisser avec le clic droit fonctionne aussi, quel que soit l'outil. Touche V |
| 3 | Zoom | Cliquez pour zoomer, ou tracez un rectangle autour de la zone voulue. Ctrl + molette fonctionne aussi. Touche Z |
| 4 | Dézoom | Ctrl + molette fonctionne aussi. Touches Alt + Z |
| 5 | Thématiques | Coloriser les composants qui partagent une même thématique : les logements vacants, les typologies de logement… |
| 6 | Étiquettes | Afficher le nom et la surface des espaces sur le plan, et régler la taille de police des étiquettes |
| 7 | Téléchargement PDF | Récupérer le plan au format PDF |
| 8 | Habillage | Afficher ou masquer certains éléments : parcelles, réseaux, aires… |
La molette seule ne zoome pas : maintenez Ctrl (aussi sur Mac). Maintenez la barre Espace pour déplacer le plan le temps d'un geste, quel que soit l'outil choisi, et appuyez sur F pour recadrer le plan entier. Les touches des outils correspondent à un clavier AZERTY.
Vous vous déplacez dans le bâtiment en sélectionnant le niveau souhaité : site, bâtiment, étage. Sur le plan de site, les bâtiments se colorent au passage de la souris.
Les thématiques
| Repère | Ce qu'il vous donne |
|---|---|
| Arborescence | La sélection du niveau |
| Type de thématiques | Les thématiques disponibles, qui dépendent du niveau choisi. Elles s'appliquent aux zones, aux pièces ou aux équipements |
| Légende | Elle apparaît dès la thématique appliquée |
| Plan thématisé | Le plan se colorise automatiquement |
Les aires de site, par exemple, ne sont visibles que si le site est sélectionné. Si une thématique attendue n'apparaît pas, vérifiez d'abord le niveau sur lequel vous êtes.
Bon à savoir
Ces fonctions vous intéressent et vous n'y avez pas accès ? Rapprochez-vous de votre référentLa personne de votre organisation qui connaît le paramétrage retenu pour Stonal : les droits, l'accès à un module, le contenu d'un rapport..
