La fiche lot

Disponibilité

Cette page concerne les organisations équipées de GraphlakeL'interface Stonal de consultation et de gestion des plans : c'est elle qui s'affiche dans l'onglet Plans..

À quoi ça sert​

L'onglet Fiche lot liste les lots rattachés à une résidence ou à un bâtiment, donne accès à la fiche détaillée de chacun, et permet de la télécharger en PDF.

Cet onglet suppose Graphlake

Il n'est disponible que pour les organisations équipées de Graphlake. Les organisations qui utilisent AbylaLa gestion des plans d'avant Graphlake. Ses écrans sont décrits dans la rubrique Versions antérieures. ne le voient pas.

Pas à pas​

Trouver un lot​

  1. Ouvrez une résidence ou un bâtiment depuis la liste de votre patrimoine.
  2. Cliquez sur Fiche Lot dans le menu de navigation.
  3. La liste affiche, pour chaque lot, son code, sa typologie et sa surface au sol.
  4. Triez en cliquant sur l'en-tête d'une colonne, ou cherchez un lot précis dans la barre de recherche.
  5. Cliquez sur une ligne pour ouvrir la fiche détaillée ; Ctrl + clic (Cmd + clic sur Mac) l'ouvre dans un nouvel onglet.

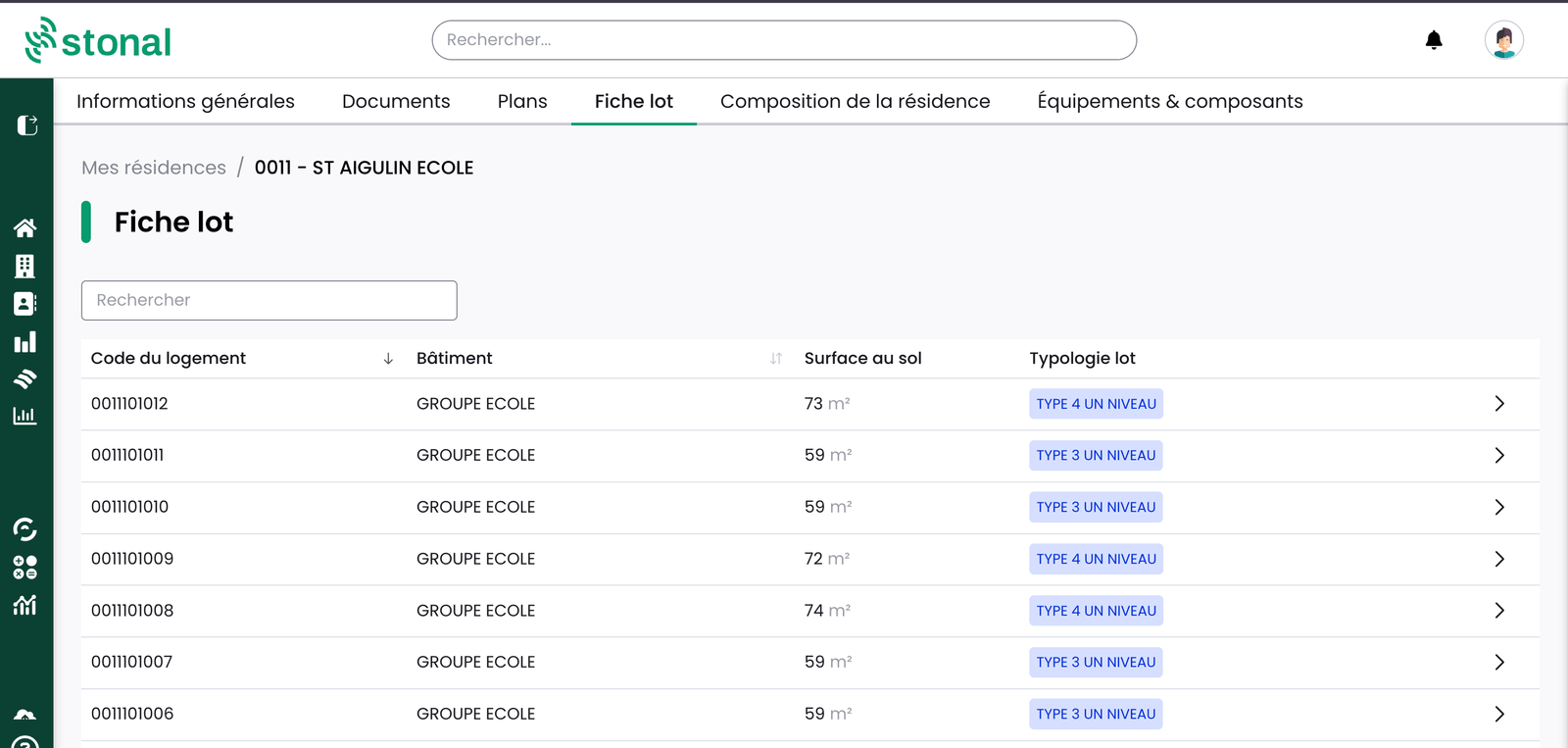

La liste des lots d'une résidence

Lire la fiche d'un lot​

La fiche se lit en trois blocs :

  • Données du logement — les propriétés de l'axe Identité : surfaces, usage du lot, adresse.
  • Données techniques — toutes les propriétés des autres axes disponibles pour ce lot.
  • DPE — la performance énergétique. Pour l'instant l'étiquette seule ; la consommation et les émissions de gaz à effet de serre arrivent.

Astuce de navigation : cliquez sur le nom du lot dans le fil d'Ariane pour dérouler la liste et passer directement à un autre lot, sans repasser par la liste complète.

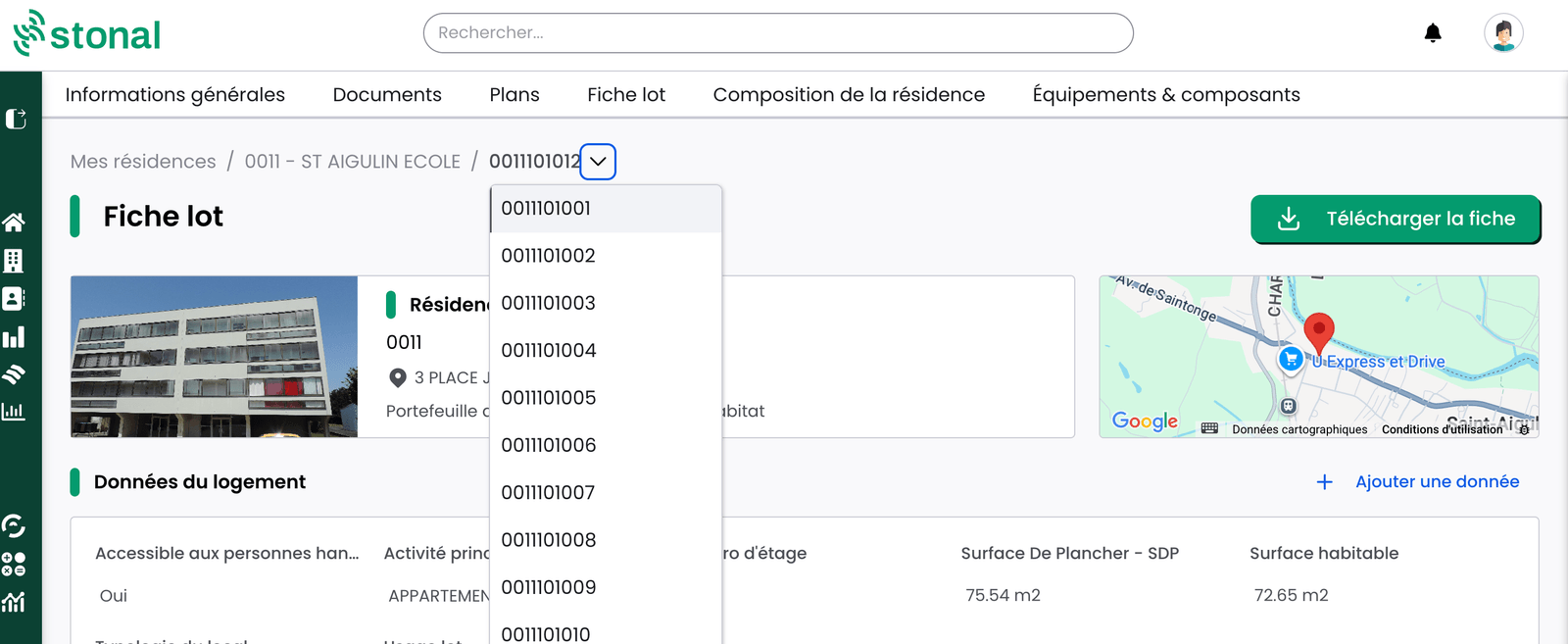

La fiche d'un lot, avec le fil d'Ariane déroulé pour passer d'un lot à l'autre

Télécharger la fiche​

Le bouton « Télécharger la fiche » génère le PDF sur votre poste.

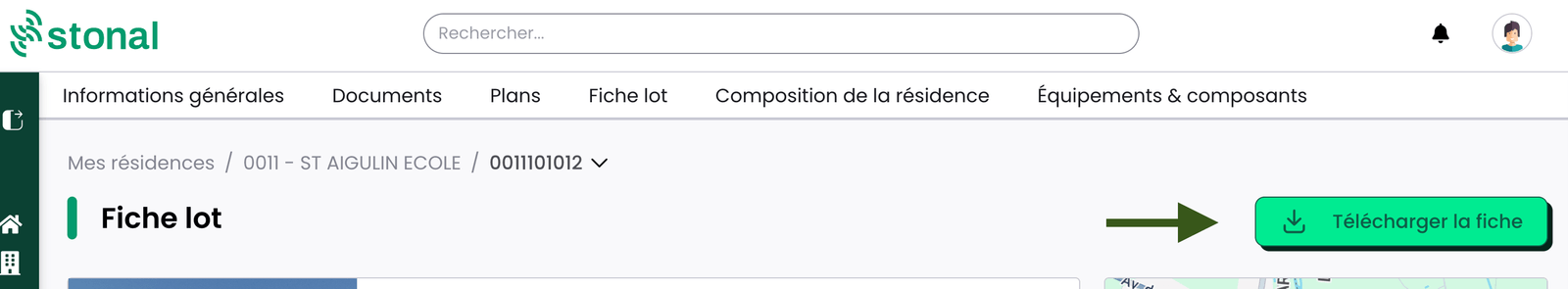

Le bouton Télécharger la fiche

Les dessertes d'un lot​

Une desserte relie un équipement (chaufferie, compteur, VMC, colonne montante…) ou une pièce technique à ce qu'il alimente. Elle vous permet de savoir en quelques secondes quel équipement alimente un logement, par exemple pour signaler une panne au bon prestataire.

Sur la fiche d'un lot, la section « Dessertes » liste les équipements qui desservent le lot :

  • Dessertes liées au lot : les équipements qui desservent directement ce lot ;
  • Dessertes liées aux parents : ceux qui desservent un élément dont le lot fait partie, par exemple sa cage d'escalier ou son bâtiment.

Survolez une desserte pour voir sa localisation. Cliquez dessus pour ouvrir le plan sur l'équipement ou la pièce concerné.

Les dessertes se créent, se modifient et se suppriment depuis la fiche d'information d'un équipement, depuis le plan, ou dès la création d'un équipement. Leur code et leur nom sont générés à partir du code de l'équipement et de celui du composant desservi. Quand un équipement est supprimé, un message vous prévient que ses dessertes le seront aussi.

Les dessertes s'activent par organisation

La section n'apparaît que si l'option Afficher les dessertes est activée dans la gestion de votre organisation. Elle est désactivée par défaut.

Créer, modifier ou supprimer une desserte dépend des droits qui vous ont été attribués : il est possible que vous n'y ayez pas accès. Si vous en avez besoin, rapprochez-vous de votre référentLa personne de votre organisation qui connaît le paramétrage retenu pour Stonal : les droits, l'accès à un module, le contenu d'un rapport..

Compléter ou corriger les données​

Si vous êtes habilité, vous pouvez ajouter ou corriger une donnée lot par lot depuis sa fiche, en cliquant sur le bouton « Ajouter une donnée », ou en masse via le Requêteur.

Dans la fiche, vous pouvez aussi cliquer directement sur une valeur modifiable : Entrée ou un clic ailleurs enregistre, Échap annule.

Bon à savoir​

  • Seules les propriétés renseignées s'affichent. Une propriété absente signifie qu'aucune donnée n'existe pour ce lot — ce n'est pas un défaut d'affichage.
  • Le code GL est l'identifiant métier du lot dans votre système de gestion. Il sert de libellé de référence dans la fiche, et se modifie depuis l'onglet composition.
  • Des toitures ou des locaux techniques dans la liste ? C'est qu'ils ont été rattachés à un code lot dans vos données sources. C'est un sujet de paramétrage de données, pas un dysfonctionnement.
